Eckdaten

Hersteller Nordex
Typ N117/2400
Rotordurchmesser 117 m
Nabenhöhe 140 m
Nennleistung 2400 kW

Die N117/2400 wurde speziell für Binnenlandstandorte entwickelt. Mit einem Rotordurchmesser von 117 Metern und einer überstrichenen Rotorfläche von 10.715 Quadratmetern ist die Anlage eine der efffizientesten IEC-3-Turbinen.

Die Turbine ist das Ergebnis aus elf Jahren konsequenter technischer Weiterentwicklung der Multi-Megawatt-Plattform, 26 Jahren Engineering in der Windindustrie und den Erkenntnissen aus mehr als 1.300 errichteten Windenergieanlagen der Multimegawatt-Baureihe.

Kurzbeschreibung

Rotor

Der Rotor besteht aus drei bis zu 58 Meter langen Rotorblättern, die aus hochwertigem glasfaserverstärkten Kunststoff (GFK) gefertigt sind, einer Rotornabe, Drehverbindungen und Antrieben zur Rotorblattverstellung. Zur Begrenzung und Optimierung der Leistung kommt ein Pitch-System zum Einsatz. Der drehzahlvariable Rotor steigert die aerodynamische Leistungsfähigkeit und reduziert die Windlasten auf die Anlage. Jedes Rotorblatt kann bei Bedarf servicefreundlich in beliebiger Position arretiert werden.

Triebstrang

Der Triebstrang besteht aus der Rotorwelle, dem Getriebe, einer elastischen Kupplung und dem Generator.

Getriebe

Neben einem zweistufigen Planetengetriebe mit einer Stirnradstufe steht ein Differenzialgetriebe zur Wahl. Die Getriebekühlung ist über einen Kühlkreislauf mit gestufter Kühlleistung realisiert. Die Getriebelager und Zahneingriffe werden kontinuierlich mit Öl versorgt.

Generator

Als Generator kommt eine doppelt gespeiste Asynchronmaschine zum Einsatz. Diese Generatorart setzt Nordex bereits seit Jahren mit Erfolg bei drehzahlvariablen Anlagen ein. Wesentlicher Vorteil: Nur 25 bis 30 % der erzeugten Energie müssen über einen Umrichter in das Stromnetz eingespeist werden. Damit senkt der Einbau dieses Generator/ Umrichter-Systems die Gesamtkosten der Windenergieanlage.

Kühlung und Filtration

Getriebe, Generator und Umrichter der Turbine haben voneinander unabhängige aktive Kühlsysteme. Die Kühlung des Generators und des Umrichters erfolgt über Wasserkreisläufe, die des Getriebes über einen Ölkreislauf. Bei jeder Witterung werden so optimale Betriebstemperaturen realisiert. Ein separater Kühlungsraum im hinteren Bereich des Maschinenhauses verbessert die Zugänglichkeit der Kühler und optimiert die Kühlleistung der einzelnen Systeme.

Bremssystem

Drei redundant und unabhängig angesteuerte Rotorblätter verstellen sich vollständig quer zur Drehrichtung beim aerodynamischen Bremsen. Zusätzlich unterstützt die hydraulische Scheibenbremse den Bremsvorgang bei einem Not-Stopp.

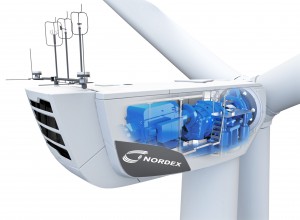

Maschinenhaus

Das Maschinenhaus besteht aus einem gegossenen Maschinenträger, einem als Schweißkonstruktion ausgeführten Generatorträger, einem Stahltragwerk für das Kransystem und zur Aufnahme der Maschinenhausverkleidung sowie aus der Maschinenhausverkleidung selbst, die aus glasfaserverstärktem Kunststoff gefertigt ist. Das Maschinenhaus ist ergonomisch ausgelegt, großräumig und damit sehr servicefreundlich.

Windnachführung

Die Windrichtung wird in Nabenhöhe mit zwei redundanten Windfahnen kontinuierlich gemessen. Bei einer Überschreitung der zulässigen Abweichung wird das Maschinenhaus aktiv über bis zu vier Getriebemotoren nachgeführt.

Turm

Der Turm ist als modularer Stahlrohrturm entwickelt und geprüft worden. Bei der Entwicklung der Turmeinbauten (Steigleiter, Plattformen, Sicherheitsausrüstung) wurden insbesondere die Anforderungen der EN 50308 berücksichtigt. Die N117 wird auf einem Hybridturm von 140 Metern errichtet.

Steuerung und Netzanbindung

Die Windenergieanlage arbeitet mit zwei Anemometern. Das erste wird zur Steuerung eingesetzt, das zweite dient seiner Überprüfung. Auf einem Kontrollbildschirm am Schaltschrank oder auch an einem  externen Laptop können alle Betriebsdaten überprüft sowie diverse Funktionen gesteuert werden. Per ISDN-Verbindung werden Daten und Signale für die Datenfernüberwachung übertragen. Durch Mausklick kann der Betreiber alle wichtigen Daten der Anlage aus dem Internet laden. Die zugehörige Kommunikationssoft- und Hardware wird von Nordex geliefert.

Blitzschutz

Der Blitz- und Überspannungsschutz der Gesamtanlage entspricht dem Blitz-Schutzzonen-Konzept und richtet sich nach der Norm DIN EN 62305.

Quelle: www.nordex-online.com

Weiterführende Informationen

Weitere Informationen zur geplanten Anlagen finden Sie auf der Homepage des Herstellers.N117-Brochüre

Hier können Sie auch die Brochüre der Anlage herunterladen.
